石化工業用泵是石化生產裝置中用量大的傳動設備，它像心臟輸送血液那樣把各種液體體介質如原油、成品油、化工原料，以及各種中間產品和成品輸送到其他地方。

石化工業用泵占全國工業用泵總量的三分之一。

典型泵---螺桿泵

螺桿泵是容積式轉子泵,它是依靠由螺桿和襯套形成的密封腔的容積變化來吸入和排出液體的。螺桿泵按螺桿數目分為單螺桿泵、雙、三和五螺桿泵。

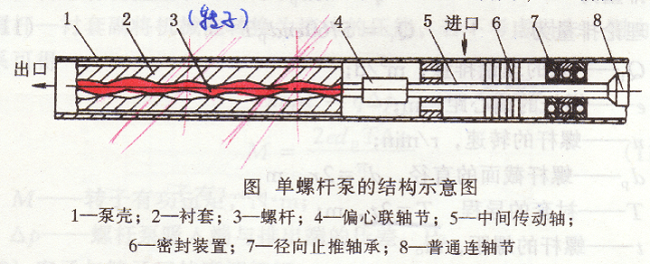

螺桿泵的結構與原理：

①各嚙合螺桿之間以及螺桿與缸套間的間隙很小，在泵內形成多個彼此分隔的容腔。

②轉動時，下部容腔V增大，吸入液體，然后封閉。

③封閉容腔沿軸向推，新的吸入容腔又在吸入端形成。

④一個接一個的封閉容腔移動，液體就不斷被擠出。

01

優點

①壓力約在3.4-340千克力/cm 2，流量可達100cm3/分；

②運送液體的種類和粘度范圍寬廣；

③因泵內的回轉部件慣性力較低，故可使用很高的轉速；

④吸入性能好，具有自吸能力；

⑤流量均勻連續，振動小，噪音低；

⑥與其它回轉泵相比，對進入的氣體和污物不太敏感。

02

缺點

螺桿的加工和裝配要求較高；

泵的性能 對液體的粘度變化比較敏感。

典型泵---高速泵

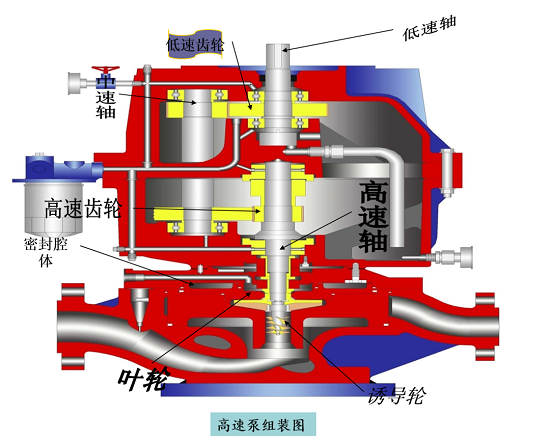

石油化工生產中，高速泵主要用來輸送液氨，甲烷，液化氣等介質。由電機，增速箱和泵組成。

高速泵的基本工作原理與普通離心泵類似，所不同的是利用增速箱（一級增速或二級增速）的增速作用使工作葉輪獲得數倍于普通離心泵葉輪的工作轉速，從而獲得很高的排出壓力。

例 GSB-D 大功率高速泵參數

□流量 Q=5 ～100m3/h

□揚程 H=500～2000m

□轉速 n=13500～20000r/min

□電機功率N=37～315Kw

□介質溫度 T= -60℃～ +300℃

01

優點

①高速泵的轉速高，單級復合葉輪外徑小，泵頭的總體尺寸小。結構緊湊，驅動機、增速器、泵三者渾然一體，安裝方便，占地少。

②操作、檢查簡單。特別象排水、排氣等操作過程比多級離心泵簡單地多。檢查和運轉中必須停車操作的無效時間短，提高了泵的使用率。

③泵本身的零件數少，軸向力比較容易平衡。因?yàn)椴捎脝渭?jí)葉輪，產生軸向力較小，且主軸采用斜齒輪傳動，斜齒輪的軸向力和葉輪軸向力剛好相反，平衡了大部分的軸向力。無一般離心泵的密封環部分。

④零件少，與介質接觸部分的體積小。

⑤密封腔壓力低。高速泵的密封腔壓力僅為泵出口壓力的1/5～1/3，有利于減小機械密封的端面壓力，形成潤滑油膜，密封可靠性?xún)?yōu)于多級泵。

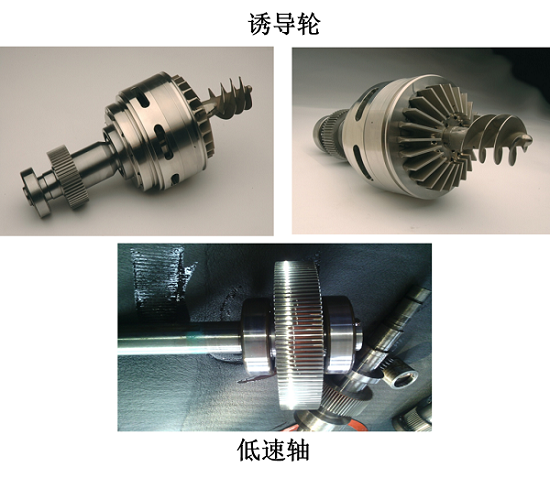

⑥汽蝕性能好。復合葉輪前端加誘導輪，提高了泵的汽蝕余量；且輸送易汽化介質時，由于泵的流道短，流體在泵腔滯流時間短，不易汽化；適合于特殊工況下使用，如高溫水、輕烴、液氨等易汽化介質。

02

缺點

缺點：易出故障，維修費用高
